Programa de Arduino para puerta de garaje



 En esta entrada voy a tratar de sistematizar una forma de hacer los programas de Arduino basada en la teoría de autómatas finitos. Lo haré aplicándolo a la puerta de garaje y en concreto para la siguiente secuencia:

La puerta está cerrada, tocamos el pulsador y se va abriendo cuando toca el final de carrera de puerta abierta, la puerta se detiene.

Con la puerta abierta, tocamos el pulsador y se va cerrando, cuando toca el final de carrera de puerta cerrada, la puerta se detiene.

Para esa secuencia tenemos las siguientes entradas, salidas y estados:

Entradas: Pulsador, final de carrera de puerta cerrada (FCC) y final de carrera de puerta abierta(FCA).

Salidas: Motor parado, motor abriendo, motor cerrado.

Estados:Puerta cerrada, puerta abriéndose, puerta abierta, puerta cerrándose.

DIAGRAMA DE TRANSICIÓN DE ESTADOS.

Los estados los represento con círculos y junto a las flechas de las transiciones he  dibujado un rectángulo dividido en dos celdas. En la superior en escrito la entrada que produce ese cambio de estado y en la inferior la salida correspondiente

PROGRAMA DE ARDUINO.

A partir del diagrama de transición se pasa al programa de Arduino con el selector SWITCH. Los CASE, son los estados y las transiciones se hacen con el selector IF en el que la condición es la entrada y en el bloque se incluye la salida y el cambio de estado/CASE.

Con la sentencia ENUM, se pone nombre a los estados. Para las salidas he usado funciones.

//Pines del motor

#define PinAv 9

#define PinRe 6

#define FCA 4 //Final de carrera puerta abierta

#define Pulsador 11 //Para iniciar las maniobras

#define FCC 2 //Final de carrera puerta cerrada

int antirrebotes = 200;

void setup()

{

pinMode(PinAv, OUTPUT);

pinMode(PinRe, OUTPUT);

pinMode(FCA, INPUT_PULLUP);

pinMode(Pulsador, INPUT_PULLUP);

pinMode(FCC, INPUT_PULLUP);

}

//MANIOBRAS DEL MOTOR

void motor_abriendo(){

digitalWrite(PinAv, HIGH);

digitalWrite(PinRe, LOW);}

void motor_cerrando(){

digitalWrite(PinAv, LOW);

digitalWrite(PinRe, HIGH);}

void motor_parado(){

digitalWrite(PinAv, LOW);

digitalWrite(PinRe, LOW);}

enum {puertaCerrada, puertaAbriendose, puertaAbierta, puertaCerrandose};

int estado = puertaCerrada;  //El programa empieza con la puerta                              //cerrada

void loop(){

switch (estado){

case puertaCerrada:

    if (digitalRead(Pulsador) == 0 ){

        delay(antirrebotes);

        motor_abriendo();

        estado= puertaAbriendose;}

    break;

case puertaAbriendose:

    if (digitalRead(FCA) == 0){

        delay(antirrebotes);

        motor_parado();

        estado= puertaAbierta;}

    break;

case puertaAbierta:

    if (digitalRead(Pulsador) == 0)

        {delay(antirrebotes);

        motor_cerrando();

        estado= puertaCerrandose;}

     break;

case puertaCerrandose:

    if (digitalRead(FCC)==0){

         motor_parado();

         delay(antirrebotes);

        estado= puertaCerrada;}

    break;

}}



DETALLE DE LAS CONEXIONES ELÉCTRICAS

 Conexiones eléctricas

Hay algún ligero cambio entre los cableados de la foto y del plano.



MÁS DIAGRAMAS DE ESTADOS QUE CORRESPONDEN A OTRAS FUNCIONALIDADES DE LA PUERTA,



OBSERVACIONES

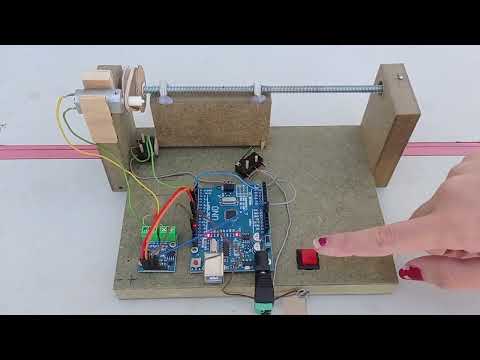

El motor que aparece en la foto y el video es distinto a de la entrada anterior. Lo he tenido que sustituir por que el con otro se producía un fenómeno denominado ruido eléctrico que afectaba al Arduino evitando que funcionara correctamente.
